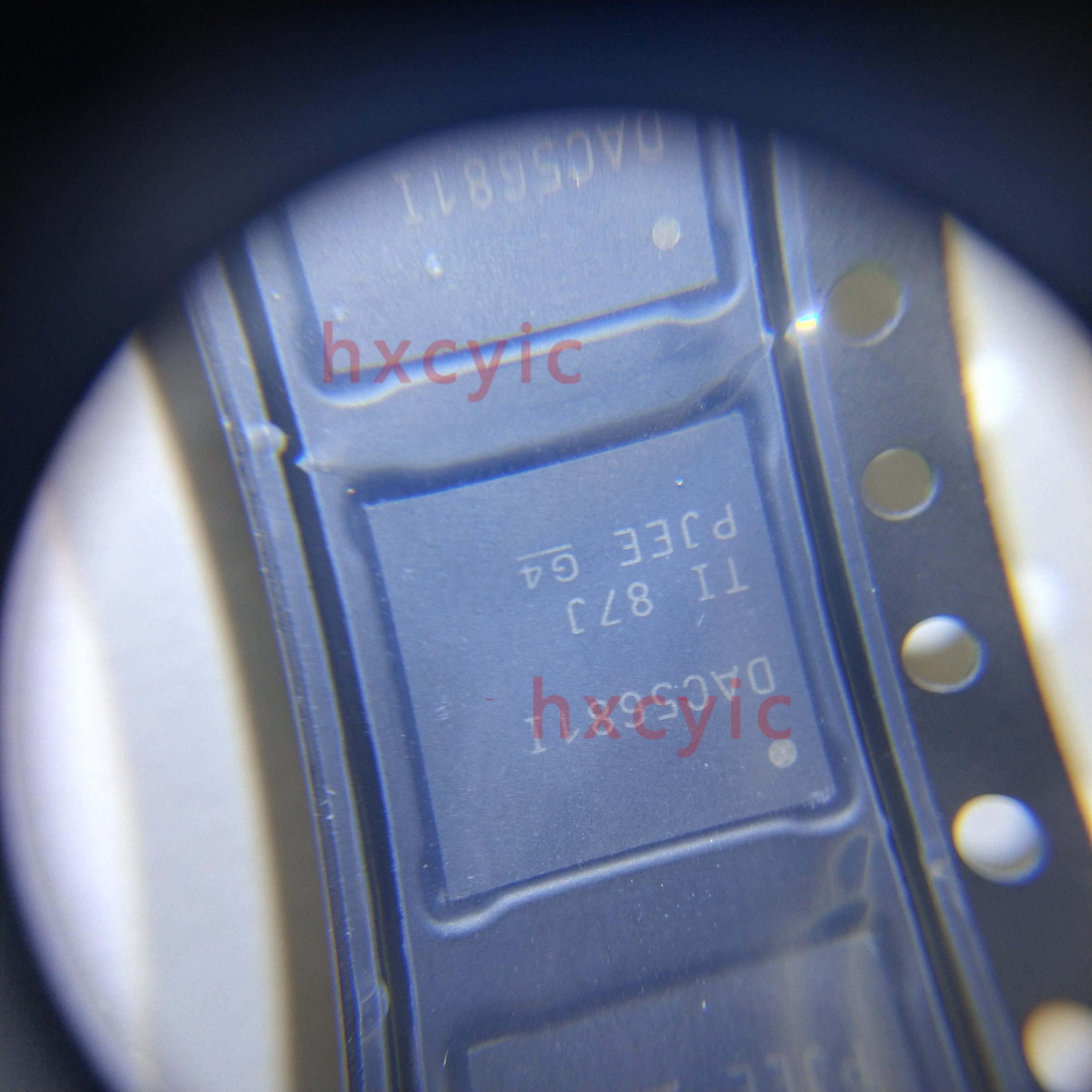

DAC5681IRGCR是一款16位1.0 GSPS数模转换器(DAC)

DAC5681是一款16位1.0 GSPS数模转换器(DAC),具有宽带LVDS数据输入和内部基准电压源.DAC5681具有出色的线性度和噪声性能.

DAC5681集成了一个宽带LVDS端口和片内终端,可将1.0 GSPS数据完整传输至DAC,且EMI低于传统CMOS数据接口.片内延迟锁定环路(DLL)为LVDS输入数据时钟提供偏斜控制,从而简化了LVDS接口.

DAC5681的电流导引架构由分段式吸电流开关阵列组成,可将最高20mA的满量程电流引导至互补输出节点.精确的片内基准电压源经过温度补偿,可提供稳定的1.2基准电压.也可以选择使用外部基准电压源.

DAC5681的工作温度范围为–40°C至85°C工业温度范围,采用64引脚QFN封装.该器件可通过引脚升级到该系列的其他器件:DAC5681Z和DAC5682Z.单通道DAC5681Z和双通道DAC5682Z均提供可选的2x/4x插值和时钟乘法PLL.

16位数模转换器(DAC)
1.0 GSPS更新率
16位宽带输入LVDS数据总线
8个样本输入FIFO
片内延迟锁定环路
高性能
180 MHz时73 dBc ACLR WCDMA TM1
片内1.2 V基准电压源
差分可扩展输出:2至20 mA
封装:64引脚9 × 9毫米QFN
