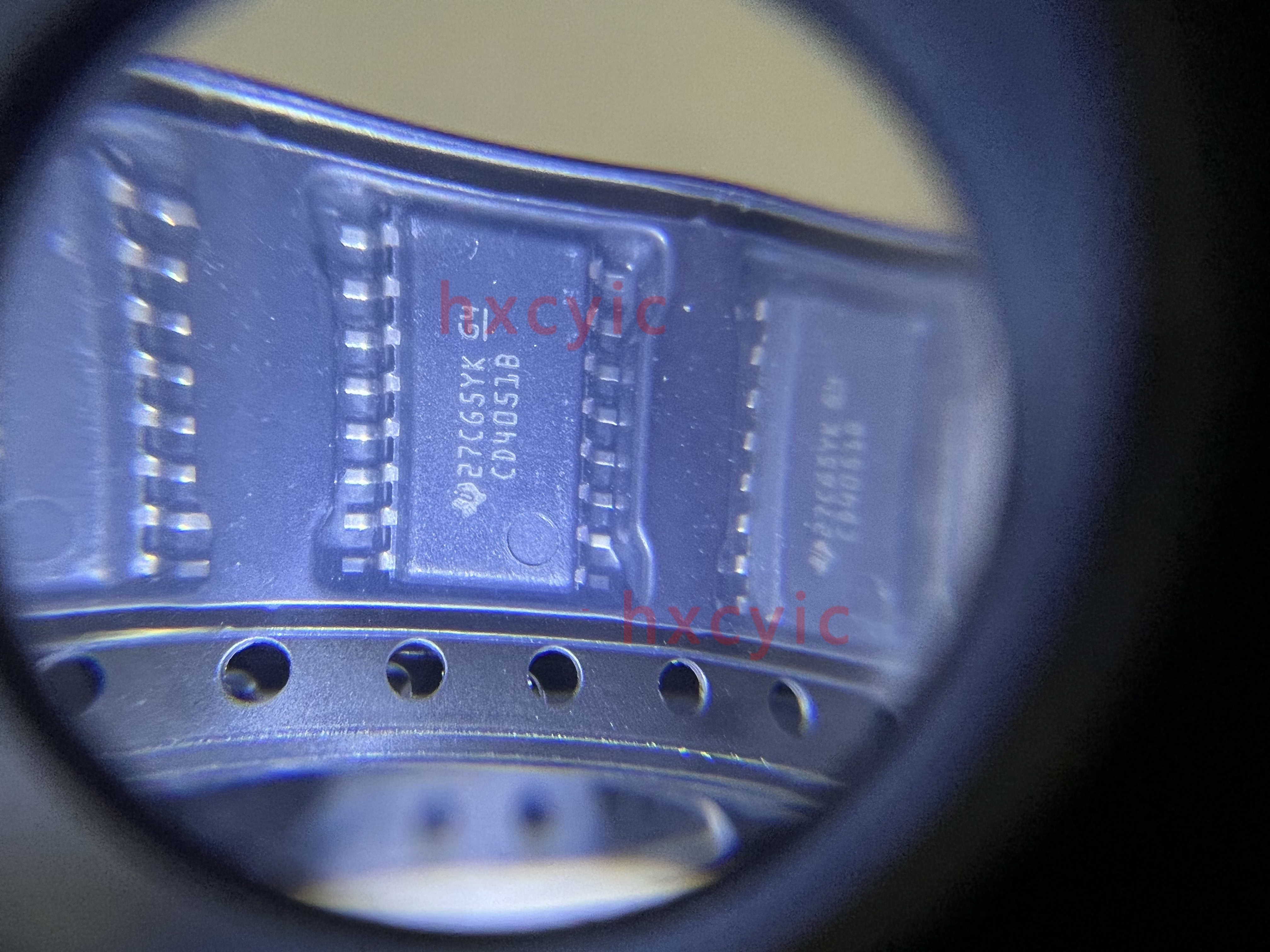

CD4051BNSR是一款具有逻辑电平转换功能的 20V、8:1、单通道模拟多路复用器

CD405xB 模拟多路复用器和多路信号分离器是数字控制的模拟开关,具有低接通阻抗和极低的关断漏电流.这些多路复用器电路在整个 VDD – VSS 和 VDD – VEE 电源电压范围内,消耗的静态功率极低,而不受控制信号的逻辑状态影响.

• 各种数字和模拟信号电平：
  • 数字：3V 至 20V
  • 模拟：≤ 20VP-P
• 在 VDD – VEE = 18V 时的 15VP-P 信号输入范围内,具有 125Ω(典型值)的低导通电阻
• 在 VDD – VEE = 18V通道漏电流为 ±10pA(典型值)时,具有高关断电阻
• 适用于 3V 至 20V(VDD – VSS = 3V 至 20V)数字寻址信号的逻辑电平转换功能,可将模拟信号切换至与 20VP-P (VDD – VEE = 20V) 相匹配的开关特性,VDD – VEE = 15V 时,rON = 5Ω(典型值),在所有数字控制输入和电源条件下,具有极低的静态功率损耗,在 VDD – VSS = VDD – VEE = 10V 时,功率损耗为 0.2µW(典型值)
• 二进制地址片上解码
• 5V10V 和 15V 参数额定值
• 针对 20V 下的静态电流进行了 100% 测试
• 在整个封装温度范围内,18V 时的最大输入电流为 1µA,18V 和 25°C 时为 100nA
• 先断后合开关消除了通道重叠
