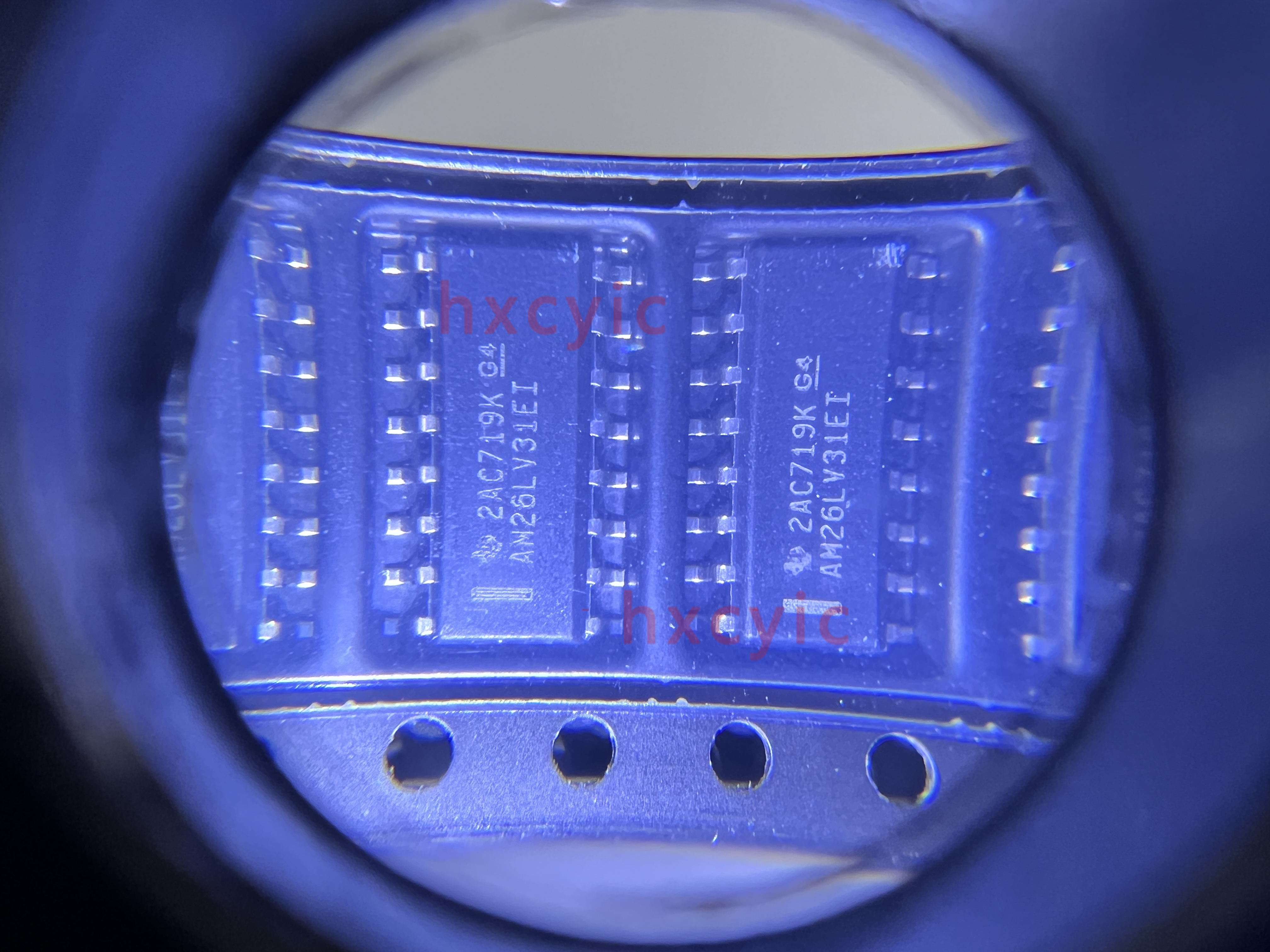

AM26LV31EIDR是一款具有 +/-15kV IEC ESD 保护的低电压高速四路差分线路驱动器

AM26LV31E 是一款具有三态输出的四路差分线路驱动器.此驱动器具有 ±15kV ESD(HBM 和 IEC61000-4-2,空气间隙放电)和 ±8kV ESD(IEC61000-4-2,接触放电)保护.该器件能够以较小的电源电压满足 TIA/EIA-422-B 和 ITU 建议 V.11 驱动器的要求.

这款器件经过优化,可在高达 32MHz 的开关速率下实现平衡总线传输.输出端可提供很高的电流,从而驱动双绞线传输线路等平衡线路,并在关断情况下提供高阻抗.

AM26LV31EI 的工作温度范围是 -40°C 至 +85°C.

• 达到或超出 TIA/EIA-422-B 和 ITU 建议 V.11 的要求
• 由单个 3.3V 电源供电
• 为 RS422 总线引脚提供 ESD 保护
  • ±15kV 人体放电模型 (HBM)
  • ±8kV IEC61000-4-2 接触放电
  • ±15kV IEC61000-4-2 气隙放电
• 开关频率高达 32MHz
• 传播延迟时间：8ns(典型值)
• 脉冲偏移时间：500ps(典型值)
• 高输出驱动电流：±30mA
• 受控上升和下降时间：5ns(典型值)
• 100Ω 负载时的差分输出电压：2.6V(典型值)
• 支持 5V 逻辑输入及 3.3V 电源
• Ioff 支持局部关断模式运行
• 驱动器输出短路保护电路
• 无干扰上电和断电保护
• 封装选项：SOSOICTSSOPVQFN
